  • 产品描述
  • 规格配置

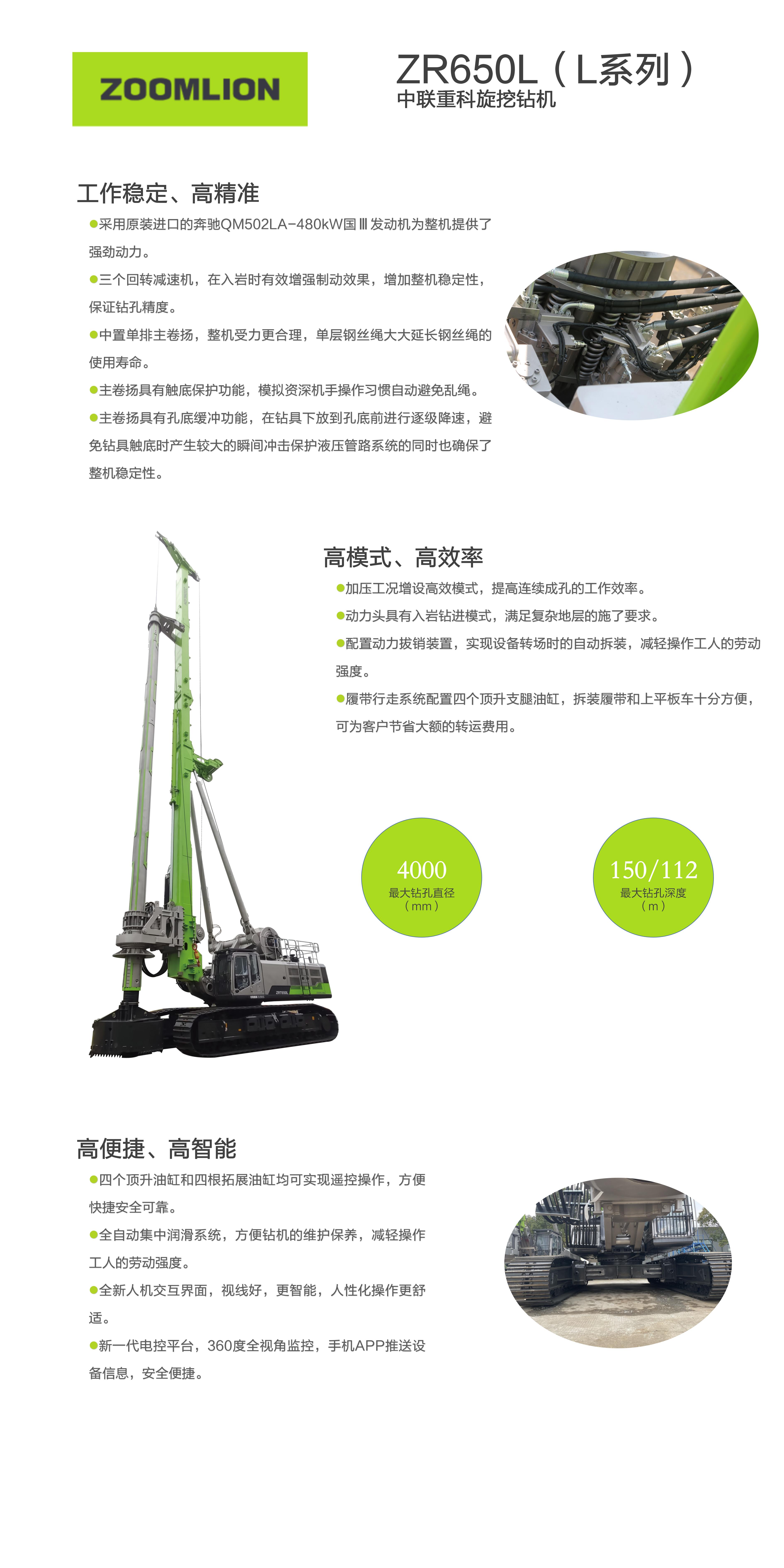

1.采用原装进口的奔驰QM502LA-480kW国皿发动机,
为整机提供了强劲动力;
2.三个回转减速机,在入岩时有效增强制动效果,增加
整机稳定性,保证钻孔精度;
3.中置单排主卷扬,整机受力更合理,单层钢丝绳大大
延长钢丝绳的使用寿命;
4.主卷扬具有触底保护功能,模拟资深机手操作习惯,
自动避免乱绳;
5.主卷扬具有孔底缓冲功能,在钻具下放到孔底前进行
逐级降速,避免钻具触底时产生较大的瞬间冲击,保
护液压管路系统的同时也确保了整机稳定性;
6.加压工况增设高效模式,提高连续成孔的工作效率;
7.动力头具有入岩钻进模式,满足复杂地层的工要求;
8.配置动力拔销装置,实现设备转场时的自动拆装,减
轻操作工人的劳动强度;
9.履带行走系统配置四个顶升支腿油缸,拆装履带和上
平板车十分方便,可为客户节省大额的转运费用;
10.四个顶升油缸和四根拓展油缸均可实现遥控操作,方
便快捷安全可靠;
11.全自动集中润滑系统,方便钻机的维护保养,减轻操
作工人的劳动强度;
12.全新人机交互界面,视线好,更智能,人性化操作更
舒适;
13.新一代电控平台,360度全视角监控,手机APP推送
设备信息,安全便捷。

ZR650L 旋挖钻机性能参数表

主要参数 单位 数值 备注
钻孔参数
**大钻孔直径 mm 4000
**大钻孔深度 m 150/112 摩阻杆/机锁杆
动力头
**大输出扭矩 kN.m 650
转速范围 rpm 7~22
加压系统
加压方式 加压油缸
加压力 kN 450
起拔力 kN 800
**大加压行程 mm 6000
主卷扬
卷筒结构型式 单层,一筒双机
**大单绳拉力 kN 800 **一层
**大速度 m/min 42
钢丝绳直径 mm 50
副卷扬
**大单绳拉力 kN 200
**大速度 m/min 60
钢丝绳直径 mm 26
桅杆倾角
/ ° 5/15
/ ° 3
发动机
发动机型号 奔驰QM502LA
发动机额定功率 kW 480
发动机排放标准
发动机排量 L 15.93
底盘
履带外宽(**小~**大) mm 4050-5500
履带板宽度 mm 1000
尾部回转半径 mm 5130
履带总长度 mm 8200
整机
工作质量 t 225 含钻杆钻具
**大牵引力 kN 1201.5
**大行走速度 km/h 1.35
整机高度 m 33.26

可配置钻杆型号

型号 钻深m 备注
摩阻杆Φ630-6×26m 150 需加标准节
机锁杆Φ630-6×24m 135 标配
机锁杆Φ630-5×24m 112 选配
摩阻杆Φ630-5×20m 100 需加标准节
摩阻杆Φ630-5×22m 88 标配
