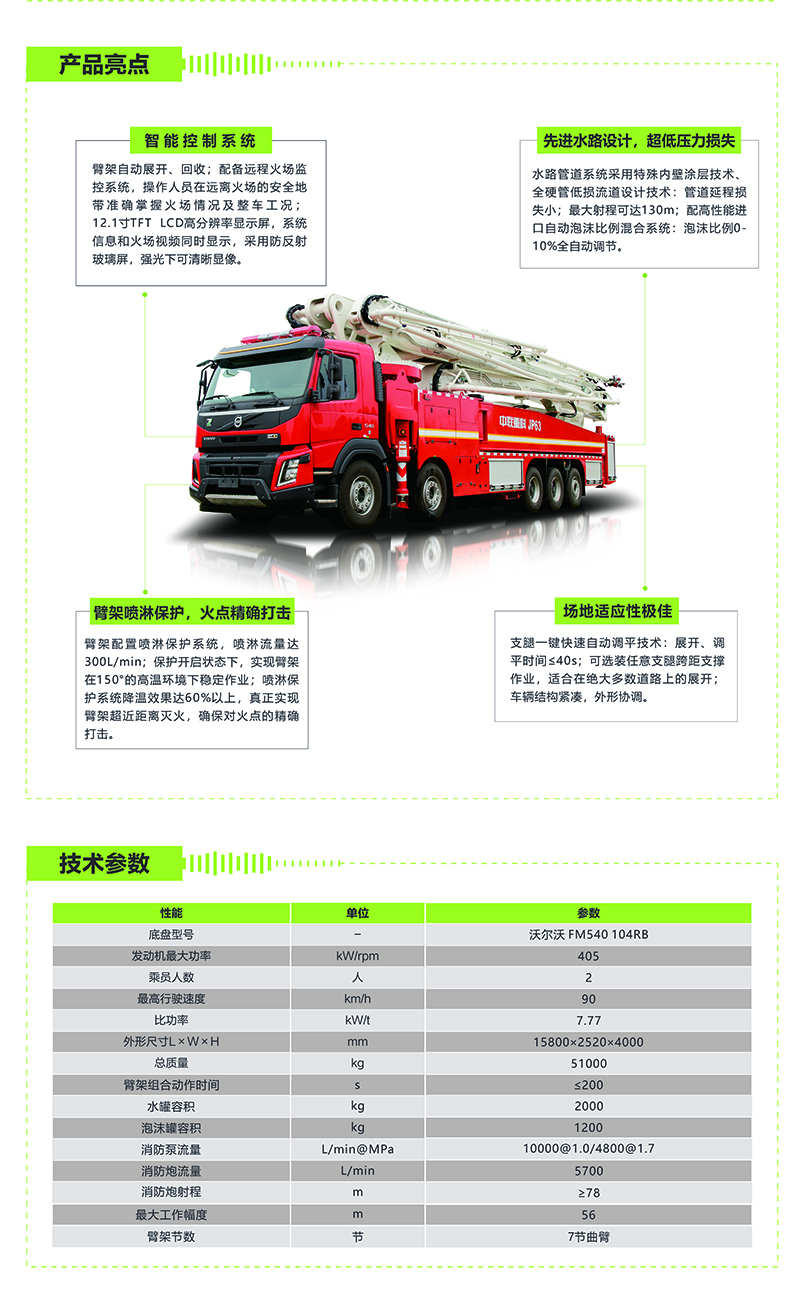

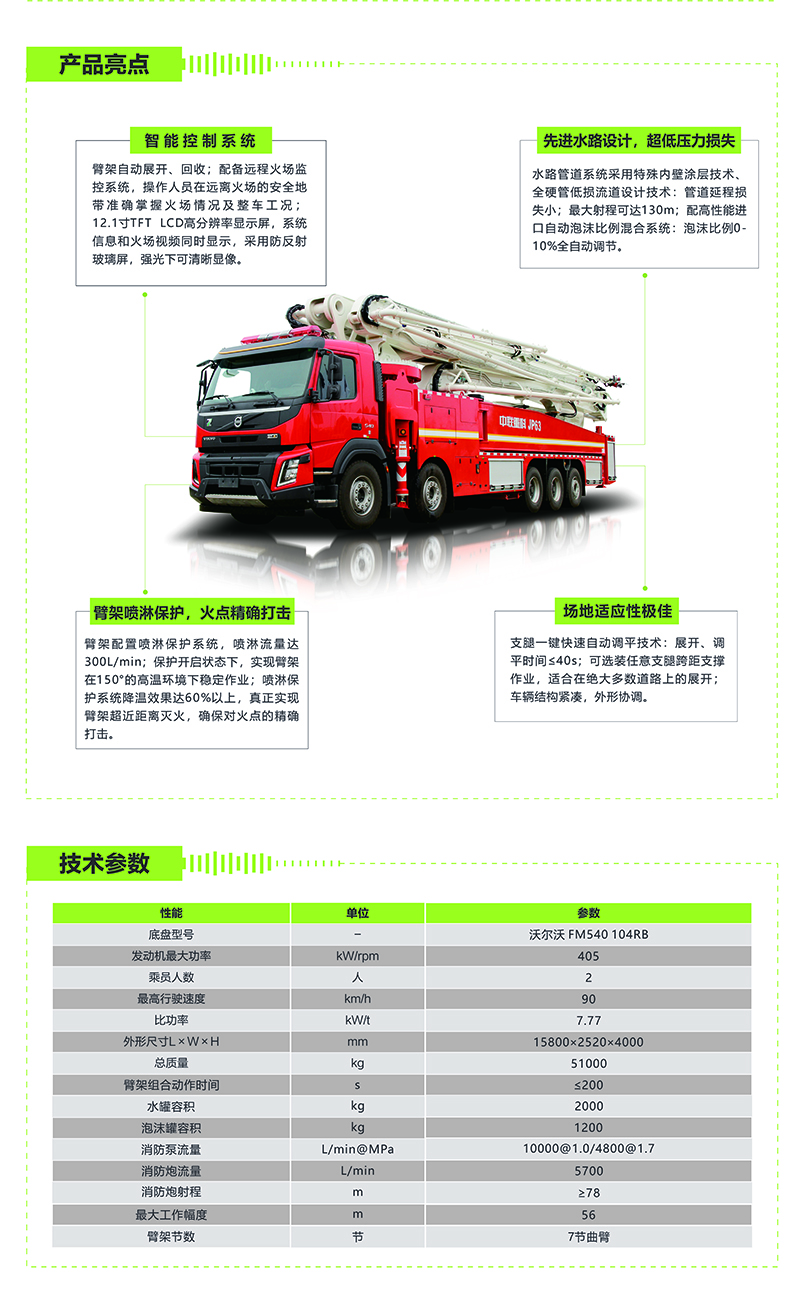

臂架采用高强钢以及RZ型结构,结构紧凑、外形协调、展开迅速;整车作业高度高,作业幅度大,可实现超大范围灭火;装备了先进智能的整车控制系统,可实现臂架自动展开和回收、支腿自动展开调平和回收、有线及无线控制等智能控制;装备了高效的B类泡沫系统,采用集成式控制面板,具有流量大、压力损失小、操作方便快捷、灭火效率高等特点;配置臂架喷淋保护系统,能实现近距离高温下精确打击;整车可单边支撑作业,**小横向跨距仅7.5m,适应大部分灭火场所;18项安全保护措施做到全方位防护,保证车辆安全可靠。
**大作业高度63米,**大作业幅度57米,**大作业深度-42米,水泵流量9000升/分@1.03兆帕,载液量3.2吨,灭火半径134米,是石油、石化、城市、库房等场所灭火的作战利器。
项目 |
单位 |
参数 |
备注 |
|
外形尺寸 |
长×宽×高 |
mm |
13920×2520×4000 |
|
支腿**大横向跨距 |
mm |
12750 |
后摆腿横向跨距 |
|
作业性能参数 |
**大工作高度 |
m |
63 |
|
**大作业幅度 |
m |
57 |
|
|
臂架额定载荷 |
kg |
200 |
|
|
臂架组合动作时间 |
s |
≤270 |
|
|
支腿调平时间 |
s |
≤40 |
|
|
**大允许风速 |
m/s |
≤12.5(6级) |
|
|
行驶及动力性能参数 |
满载质量 |
kg |
51000 |
|
功率 |
kW |
398 |
|
|
驾驶室准乘人数 |
人 |
2 |
|
|
排放标准 |
|
国五 |
|
|
比功率 |
kW/t |
7.77 |
|
|
消防性能参数 |
消防泵**大流量 |
L/min |
9000 |
|
消防泵车载系统流量 |
L/min@MPa |
3600@1.6 |
臂架**大工作高度时流量 |
|
消防炮**大流量 |
L/min@MPa |
选装5700@0.8 |
|
|
水罐容积 |
L |
2000 |
|
|
泡沫罐容积 |
L |
1200 |
|
|
消防炮额定射程 |
m |
78 |
3C额定工况射程 |
|
**大灭火半径 |
m |
134 |
|
|
消防炮回转角度 |
° |
0~+355 |
|
|
消防炮俯仰角 |
° |
-30~+90 |
|
